АТЛАС / СПРАВОЧНИК Оборудование Что делает каждый узел производства и какие параметры имеет смысл спрашивать у исполнителя.
Допечатная подготовка
CtP-устройство Heidelberg Suprasetter для вывода печатных форм.Рабочий процесс вывода форм. RIP является его программной частью. Ra Boe · CC BY-SA 2.5 RIP / цифровой фронтенд Программно-аппаратная часть превращает объекты страницы в растр для печатной системы, применяет настройки цвета и управляет выводом.
Все управляемые цифровым файлом процессы
Процесс, ограничения и вопросы Последовательность Интерпретация PDF Цветовые преобразования Растрирование Передача задания Границы применения RIP не исправляет автоматически ошибочное задание Что спросить у исполнителя Какой preset используется? Где контролируются споты и прозрачности? Допечатная подготовка
CtP — вывод печатных форм Устройство экспонирует изображение на форме. Тип пластины, разрешение, калибровка и обработка должны соответствовать офсетной системе.
Листовой и рулонный офсет
Процесс, ограничения и вопросы Последовательность Подготовка растра Экспонирование Обработка по типу пластины Контроль и пробивка Границы применения Разрешение CtP не равно разрешению фотографии Что спросить у исполнителя Какой тип формы? Как контролируется растровая точка? Печать
Листовая офсетная машина Самонаклад подаёт листы, печатные секции переносят краски, приёмка собирает тираж. Комплектация с переворотом и сушками определяет маршрут заказа.
Коммерческая полиграфия Картон
Процесс, ограничения и вопросы Последовательность Подача Печатные секции Переворот при наличии Сушка Приёмка Границы применения Печатное поле меньше максимального листа Что спросить у исполнителя Сколько секций? Есть ли переворот и лак? Какой диапазон толщин? Печать
Рулонная печатная линия Размотка, натяжение, секции, сушильные и фальцевальные узлы работают как единая линия. Её возможности оценивают по всему маршруту.
Издания Упаковочные материалы
Процесс, ограничения и вопросы Последовательность Размотка Печать Сушка Рубка и фальцовка Границы применения Формат связан с конструкцией линии Что спросить у исполнителя Какова ширина полотна и повтор? Как контролируется натяжение? Печать
Тонерная цифровая машина Фотопроводник, узлы проявления и переноса, закрепление и подача материалов формируют печатную систему. Профили носителя важны для стабильности.
Оперативные и переменные тиражи
Процесс, ограничения и вопросы Последовательность Загрузка профиля бумаги Печать Закрепление Выход и отделка Границы применения Паспортный максимум не гарантирует любой материал Что спросить у исполнителя Какой допустим формат и толщина? Как калибруется материал? Печать
Планшетный УФ-принтер Печатает по лежащему на столе материалу. Контролируют плоскостность, удержание, высоту головки и последовательность слоёв белил и цвета.
Жёсткие панели Декоративные заготовки
Процесс, ограничения и вопросы Последовательность Подготовка поверхности Фиксация на столе Печать Проверка сцепления Границы применения Перепад высоты и коробление опасны для качества Что спросить у исполнителя Какова реальная высота и площадь объекта? Нужен ли праймер? Печать
Рулонный струйный принтер Подаёт материал через печатную зону и сушку. Производительность зависит от разрешения, проходов, цветов и режима материала.
Баннеры Плёнки Плакаты
Процесс, ограничения и вопросы Последовательность Загрузка рулона Калибровка подачи Печать и закрепление Намотка Границы применения Рекламная скорость обычно относится к определённому режиму Что спросить у исполнителя Какой режим выбран для заказа? Нужна ли пауза до ламинации? Печать
Трафаретный станок и сушильный туннель Станок удерживает форму и материал, ракель передаёт краску. Отдельный туннель или УФ-узел закрепляет слой.
Текстиль Листовая и предметная печать
Процесс, ограничения и вопросы Последовательность Совмещение Печатание Межцветная обработка Окончательная сушка Границы применения Недосушенный отпечаток может выглядеть готовым Что спросить у исполнителя Как проверяется закрепление? Какой профиль трафарета? Печать
Тампопечатный станок Соединяет клише, красочную систему, тампон и оснастку предмета. Оснастка отвечает за повторяемое положение изделия.
Сувениры Технические изделия
Процесс, ограничения и вопросы Последовательность Подача краски Забор тампоном Перенос Выход изделия Границы применения Форма тампона влияет на деформации Что спросить у исполнителя Есть ли индивидуальная оснастка? Как согласуется пробный отпечаток? Печать и маркировка
Принтер этикеток Термоголовка, вал подачи и датчики обеспечивают размещение кода на этикетке. Разрешение в точках задаёт минимальный шаг геометрии.
Логистика Маркировка
Процесс, ограничения и вопросы Последовательность Калибровка носителя Настройка нагрева Печать Проверка чтения Границы применения Пропуски этикеток могут быть связаны с датчиком, а не с PDF Что спросить у исполнителя Какой тип датчика? Как согласованы ширина и риббон? Отделка

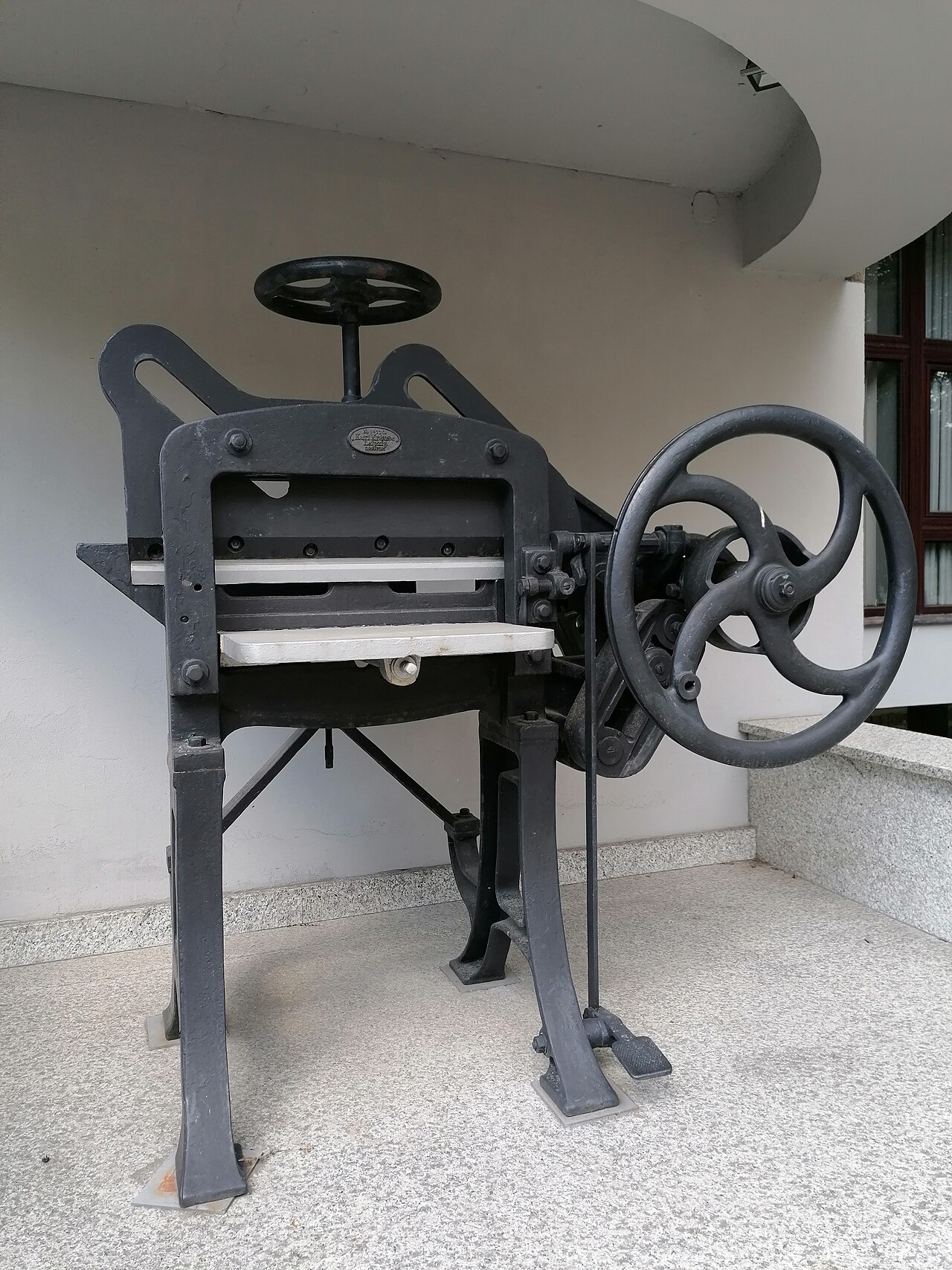

Историческая бумагорезальная машина возле здания бывшей типографии в Катовице. Abraham · CC BY 4.0 Одноножевая резальная машина Прижим удерживает стопу, затл задаёт положение, нож отрезает полосу. Последовательность резов и доступная площадь хвата влияют на раскладку.
Листовая продукция
Процесс, ограничения и вопросы Последовательность Выравнивание стопы Прижим Рез Проверка формата Границы применения Не любая плотная раскладка удобна для резки Что спросить у исполнителя Какова последовательность резов? Где контрольный край? Отделка
Фальцевальная машина Формирует сгибы листа в заданной последовательности. Кассетные и ножевые узлы дают разные варианты организации фальцовки.
Буклеты Книжные тетради
Процесс, ограничения и вопросы Последовательность Подача Первый сгиб Последующие сгибы Контроль фальца Границы применения Толщина и волокно ограничивают схему Что спросить у исполнителя Какой тип фальца? Нужна ли предварительная биговка? Отделка
Биговщик и перфоратор Биговка заранее формирует область сгиба; перфорация создаёт линию контролируемого отделения. Эти операции решают разные задачи.
Картон Буклеты Отрывные изделия
Процесс, ограничения и вопросы Последовательность Выбор оснастки Настройка позиции Проба Обработка тиража Границы применения Биг не должен произвольно прорезать картон Что спросить у исполнителя Какая толщина материала? Как проходит волокно? Отделка
Ламинатор Соединяет плёнку с отпечатком. В зависимости от системы работают температура, давление и клеевой слой; важна совместимость поверхности.
Обложки Карточки Плакаты
Процесс, ограничения и вопросы Последовательность Выбор плёнки Настройка Ламинация Остывание и рез Границы применения Плёнка не исправляет слабую адгезию печатного слоя Что спросить у исполнителя Какая технология приклейки? Когда возможна следующая операция? Отделка
Высекальный пресс Оснастка прорезает контур и может одновременно биговать материал. После высечки удаляют отходы и отделяют заготовки.
Коробки Фигурные изделия
Процесс, ограничения и вопросы Последовательность Приладка штанцформы Рез и биговка Удаление отходов Разделение заготовок Границы применения Ножевой контур требует отдельной инженерной подготовки Что спросить у исполнителя Что входит в стоимость оснастки? Как удаляется облой? Отделка

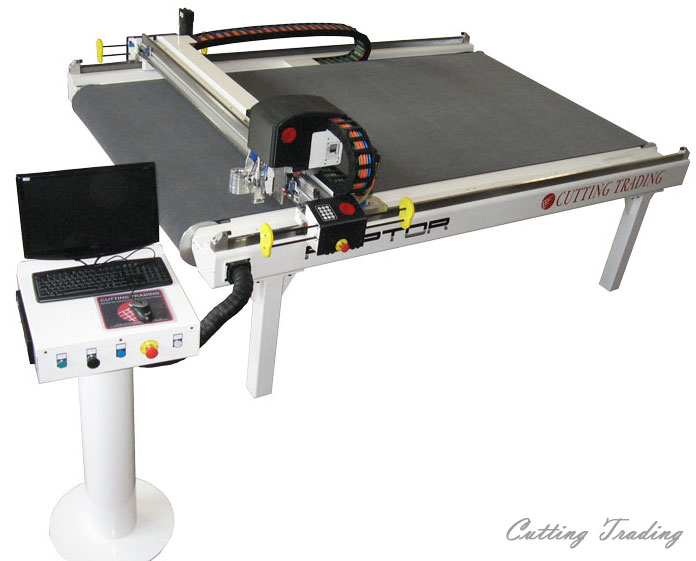

Режущий плоттер Нож или другой инструмент идёт по цифровому контуру. Оптическая регистрация по меткам помогает совместить рез с отпечатком.
Наклейки Прототипы Малые партии
Процесс, ограничения и вопросы Последовательность Чтение меток Совмещение Рез Выборка отходов Границы применения Глубина реза и материал влияют на подложку Что спросить у исполнителя Нужен сквозной рез или надсечка? Какие метки требуются? Отделка
Пресс для тиснения Переносит декоративный слой фольги с помощью оснастки и заданного режима. Рельефное тиснение дополнительно меняет форму материала.
Упаковка Обложки Визитки
Процесс, ограничения и вопросы Последовательность Установка клише Настройка режима Проба совмещения Тираж Границы применения Тонкие линии и большие плашки могут требовать разных решений Что спросить у исполнителя Какой тип фольги и материал? Как сохраняется оборот? Переплёт
Визуализация скобошвейного приспособления для брошюр.Скобошвейное устройство: иллюстрация одного из способов механического скрепления. ROGER RAYSON · CC BY-SA 4.0 Клеевая машина и швейно-переплётная линия Комплектует и соединяет блок с обложкой или крышкой. Фрезерование, клей, шитьё, прессование и выдержка зависят от выбранной конструкции.
Книги Каталоги
Процесс, ограничения и вопросы Последовательность Подборка Подготовка корешка Соединение блока Обложка или крышка Обрезка и выдержка Границы применения Тип клея не заменяет проверку раскрываемости и прочности Что спросить у исполнителя Какова конструкция блока? Какой припуск у корешка? Когда возможна приёмка? Контроль качества
Спектрофотометр и просмотровое место Прибор измеряет спектральный отклик образца, а согласованное освещение помогает визуально оценивать цвет. Измерение и просмотр дополняют друг друга.
Калибровка Профилирование Контроль тиража
Процесс, ограничения и вопросы Последовательность Выбор режима измерения Калибровка Снятие шкалы Сопоставление с эталоном Границы применения Числа сравнимы при согласованных условиях Что спросить у исполнителя Какой режим измерения и формула Delta E? Какой эталон принят? Термоперенос

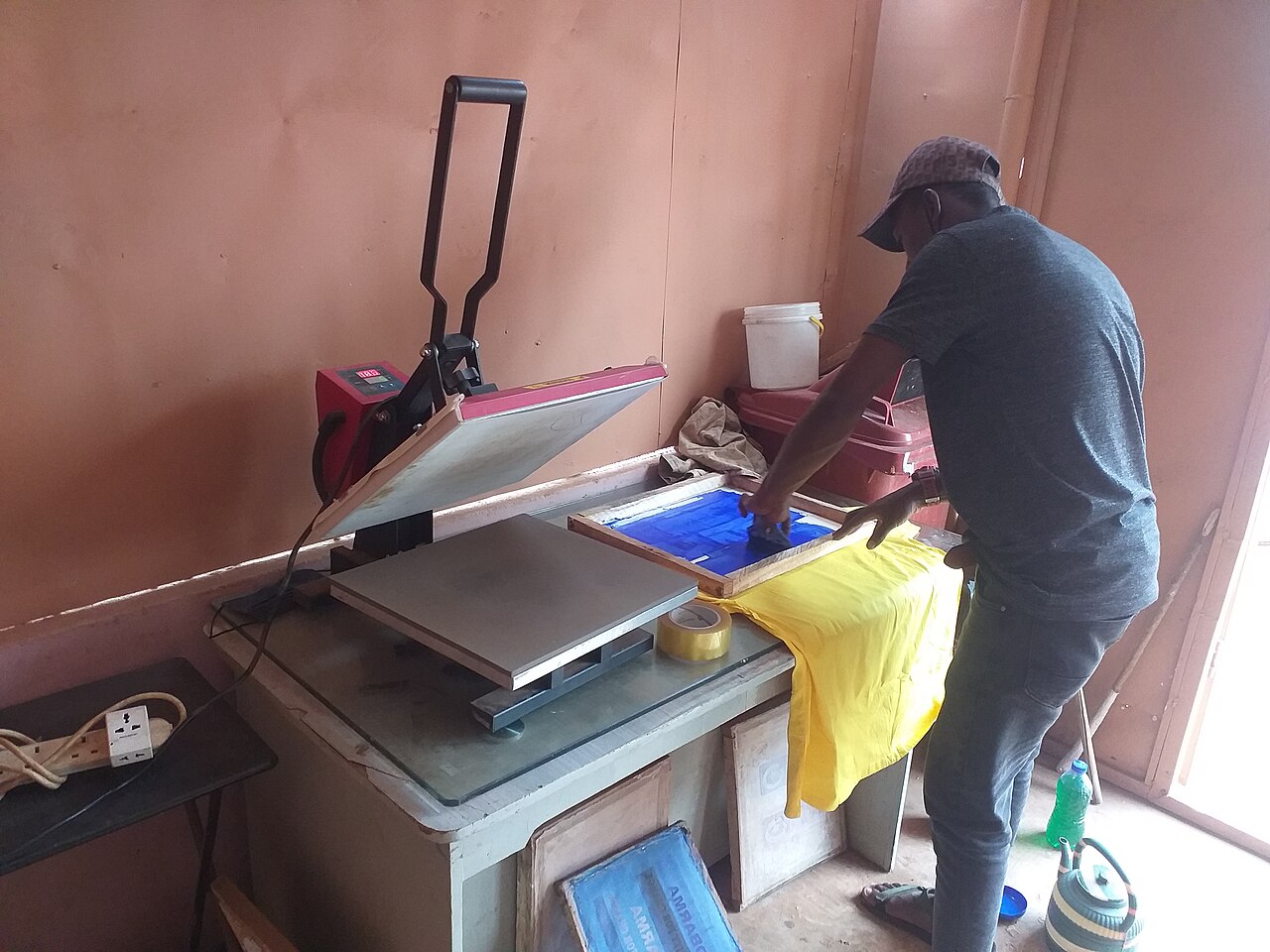

Термопресс и каландр Обеспечивает воспроизводимые нагрев, контакт и выдержку. Каландр работает с непрерывным полотном, плоский пресс — с отдельной заготовкой.
Сублимация DTF и другие трансферы
Процесс, ограничения и вопросы Последовательность Подготовка трансфера Совмещение Нагрев и давление Снятие носителя Контроль Границы применения Температура на дисплее не доказывает равномерность всей поверхности Что спросить у исполнителя Какая система материалов? Как измеряется режим? Есть ли проба партии?
